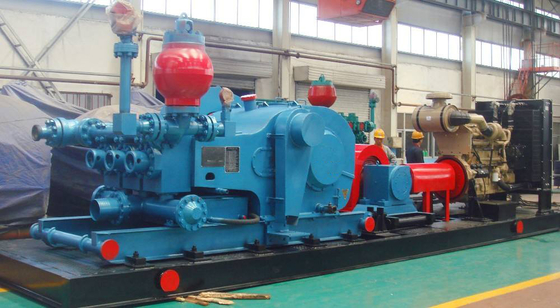

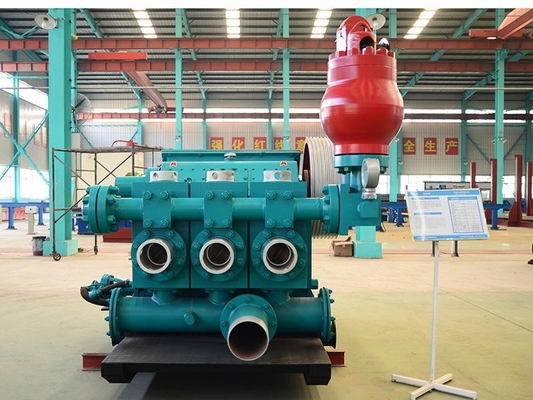

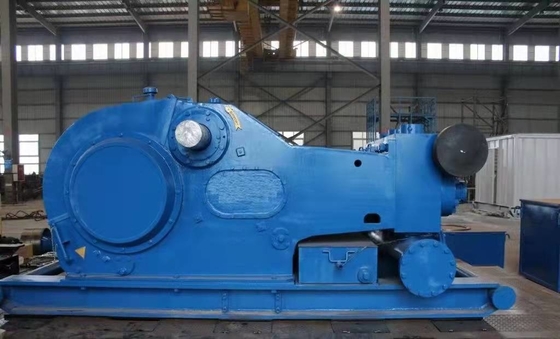

Pompa di fanghi di perforazione per la norma 1000 di cavalli vapore api 7K della pompa di RS F-1000
La funzione della pompa di fango
In pozzi del gas naturale e dell'olio di perforazione, è usato per pompare il fango del liquido di perforazione per farlo circolare e scorrere per impatto. Secondo l'importanza del suo
lavoro, è confrontato al cuore della piattaforma di produzione.
La circolazione del fango è un'operazione chiave nel processo della perforazione a rotazione e le sue funzioni principali sono come segue:
1. Rimuova i tagli dal fondo del pozzo e portili alla superficie attraverso lo spazio anulare.
2. Faccia il pannello sulla parete buona per impedire la parete buona sprofondare.
3. Compensi o controlli la pressione degli strati del petrolio, del gas e dell'acqua nella sezione buona perforata impedire lo scoppio.
4. Martello complesso di situazioni della maniglia. Se il fondo della crepa è incontrato, il materiale di tappo è pompato e quando il trapano è attaccato,
il petrolio greggio ed il gasolio sono pompati per liberare attaccati.
5. Raffreddi il tagliente e lubrifichi la corda del trapano.
Parametro tecnico della pompa di fango RS-F1000
| Modello della pompa |
RS-F1000 |
| Alimentazione in ingresso di entrata stimata |
735kw (1000HP) |
| Colpo |
140min-1 (140SPM) |
| Lunghezza di colpo |
254mm (10") |
| Rapporto di marce |
4.207:1 |
| Pressione di Max.working |
34.5MPa |
| Valvola |
API#6 |
| Diametro di Max.cylinder |
6 3/4" |
| Pressione di Max.cylinder |
16.4MPa |
| Diametro del tubo d'aspirazione |
305mm (12") |
| Diametro del tubo di scarico |
5 1/8" flangia (5000psi) |
| Diametro del pignone |
196.9mm (7 3/4") |
| Chiave |
50.8×50.8 (2" ×2») |
| Dimensioni (millimetri) |
4267×2350×1862 |
| Peso della macchina principale |
186442kg |
| Tabella di relazione fra scarico e pressione della pompa di fango RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Diametro del cilindro |
|
in |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Pressione di scarico |
Mpa |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| PSI |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Colpo |
Alimentazione in ingresso entrata |
|
Capacità di scarico (L/s) |
| min-1 |
Chilowatt |
Cavalli vapore |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38,07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19,28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29,85 |
27,66 |
25,46 |
21,37 |
17,68 |
14,3 |
| 100 |
525 |
714 |
29,28 |
27,14 |
25,14 |
23,14 |
19,43 |
16,07 |
13 |
| 1 |
5,25 |
7,14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Efficienza meccanica 90%, coefficiet di pienezza α=100% ed efficienza volumetrica 100%) |
|
Marca del rifornimento
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZZO DI PETROLIO: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
CITTADINO: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
