Parti del fango Pompa Assieme Scocca Per smorzatore di pulsazioni Per BOMCO F-1600
Modello pompa fango
FORUS offre una vasta gamma di smorzatori di pulsazioni sferici per perforazione e produzione, con volumi da 1 gallone a 20 galloni e

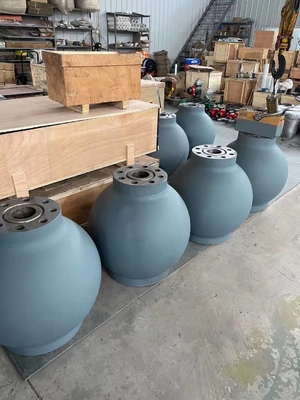

pressioni da 250 psi a 7500 psi. Il corpo dello smorzatore di pulsazioni sferico è fabbricato da un unico pezzo di acciaio forgiato,
eliminando la possibilità di cedimento per fatica da saldatura.
Il design sferico complessivo consente un'elevata efficienza in un piccolo volume e non richiede alcun supporto strutturale aggiuntivo. Il design sferico inoltre
offre maggiore flessibilità di tubazione rispetto agli smorzatori a fissaggio.
Lo smorzatore di pulsazioni di scarico, noto anche come sacca d'aria di scarico/espulsione, è il componente principale dell'estremità di scarico della pompa del fango.
Lo smorzatore di pulsazioni è installato nella linea di scarico di un'estremità fluida e svolge un ruolo nel garantire una buona pressione costante e una compensazione della pressione.
La pressione di esercizio dello smorzatore di pulsazioni è l'80% della pressione di esercizio della pompa del fango.
1.--Pompe fango F-500/ F-800 utilizzano smorzatore di pulsazioni KB-45.
2.--Pompe fango F-1000 / F-1300/ F-1600 utilizzano smorzatore di pulsazioni KB-75.
* Notare, quando si rimuove lo smorzatore di pulsazioni, è necessario prima scaricare la pressione.

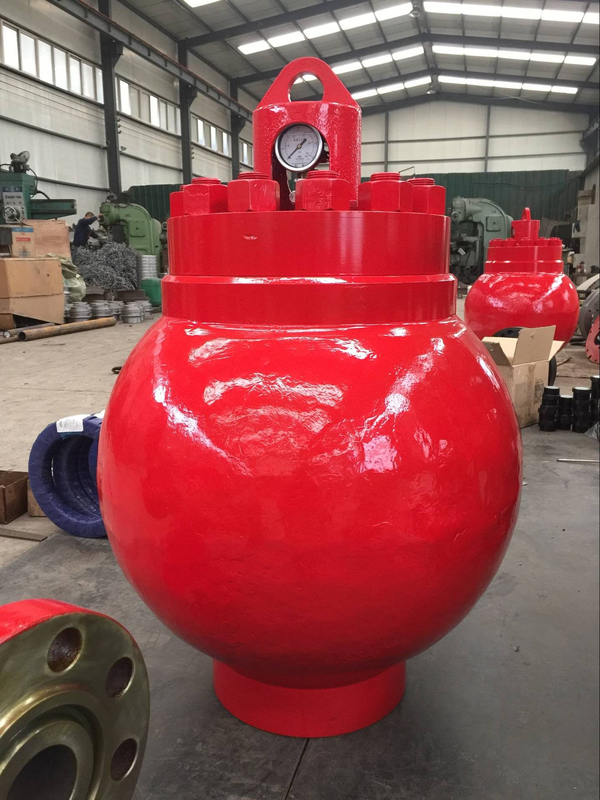

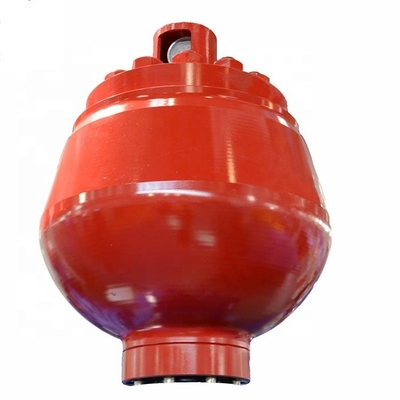

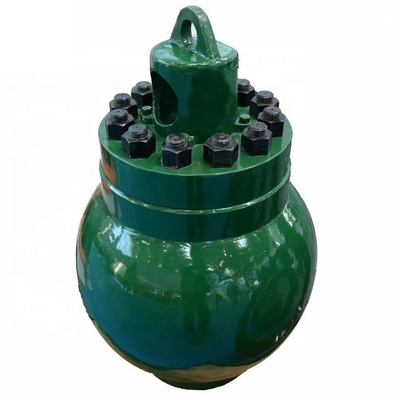

Assieme smorzatore di pulsazioni
Composizione:Lo smorzatore di pulsazioni è composto da scocca dello smorzatore di pulsazioni, vescica in gomma (diaframma), manometro, valvola di arresto angolare (valvola di carico) e coperchio terminale (guarnizione piastra inferiore) ecc.
Caratteristiche dello smorzatore di pulsazioni di scarico della pompa del fango:
1.--Lo smorzatore di pulsazioni è forgiato in acciaio legato 4130 resistente alle basse temperature. 2.--Lo smorzatore di pulsazioni ha dimensioni interne precise della camera con rugosità superficiale 6.3, aumentando la durata della vescica.
3.--Disponibili diaframmi in nitrile (NBR), nitrile idrogenato (HNBR o HSN) e uretano.
4.--Valvola di carico/valvola di arresto angolare e manometro protetti - nessun punto di sollevamento sulla copertura antipolvere.
5.--L'uso dello smorzatore prolunga la vita delle parti di consumo dell'estremità di potenza e dell'estremità fluida.
Elenco parti pompa fango
Articolo
| Descrizione del prodotto |
Modello pompa fango |
N. parte. |
1 |
| Assieme cilindro idraulico |
F-1300/F-1600 |
AH1301010520 |
2 |
| Flangia testata cilindro |
F-1300/F-1600 |
AH1301010520 |
3 |
| Testata cilindro |
F-1300/F-1600 |
AH1301010520 |
4 |
| Assieme piastra cieca |
F-1300/F-1600 |
AH1301010520 |
5 |
| Guide asta valvola (inferiori) |
F-1300/F-1600 |
AH1301010520 |
6 |
| Tappo testata cilindro |
F-1300/F-1600 |
AH1301010520 |
7 |
| Piastra di posizionamento |
F-1300/F-1600 |
AH1301010520 |
8 |
| Guarnizione testata cilindro |
F-1300/F-1600 |
AH1301010520 |
9 |
| Anello di bloccaggio rivestimento cilindro |
F-1300/F-1600 |
AH1301010520 |
10 |
| Rivestimento cilindro bimetallico |
F-1300/F-1600 |
AH1301010520 |
11 |
| Assieme morsetto |
F-1300/F-1600 |
AH1301010520 |
12 |
| Gomito NPT3/8-M22X1.5 |
F-1300/F-1600 |
AH1301010520 |
13 |
| Coperchio terminale cilindro |
F-1300/F-1600 |
AH1301010520 |
Fornire marca e modello di pompe per fanghi |
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Oil WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16
NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
