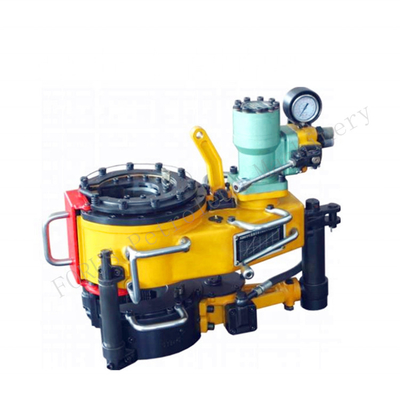

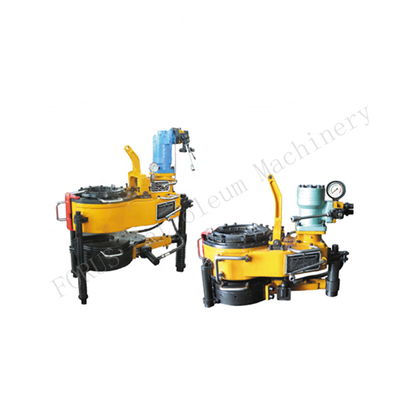

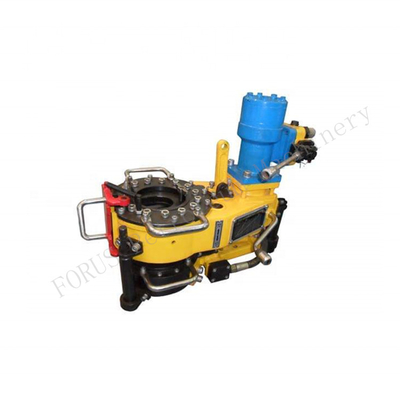

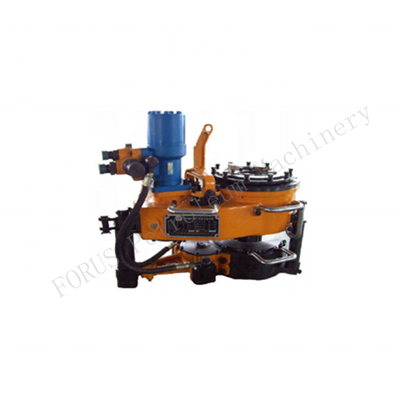

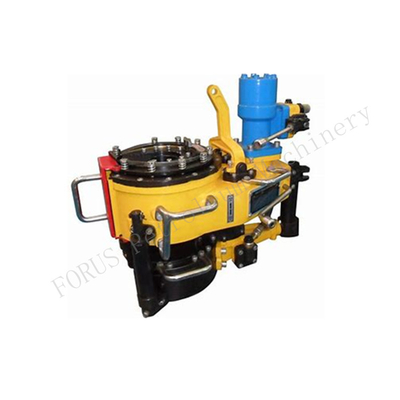

La testa di pozzo foggia XQ89/3YC 2 3/8 di tenaglie idraulica 1/2 della tubatura 2 7/8 3
Applicazioni degli strumenti della testa di pozzo
Questa serie di tenaglie di potere del tubo di olio idraulico adotta la bobina interna della camma e meccanismo di pressione con le tenaglie idrauliche di sostegno. È uno strumento ideale
per tutti i tipi di tubatura, l'intelaiatura di piccola dimensione, asta di perforazione riempie o la giù-perforazione nelle operazioni buone di workover. Le tenaglie di potere con i coni retinici extra-lunghi possono essere utilizzate
come tenaglie di sostegno per premere il corpo della tubatura. Le tenaglie di potere possono anche essere fornite di un sistema di controllo automatico di coppia di torsione.
Le tenaglie di potenza idraulica di XQ89/3YC sono un dispositivo speciale per l'operazione del pozzo di petrolio, utilizzato per il carico e lo scarico dei fili di tubo dell'olio.
È un nuovo prodotto migliore in base alle tenaglie di potenza idraulica di XQ89/3B. Coppia di torsione a bassa velocità e massima idraulica dell'azionamento del motore,
Il tipo valvola di regolazione «di H» del manuale è abbinato semplicemente con il motore dell'olio. Ciò è le tenaglie più leggere di potenza idraulica per le operazioni del martello.
Questo prodotto ha le seguenti caratteristiche.
* la testa del morsetto adotta un meccanismo rampicante del rullo interno dell'arco e non c'è necessità di sostituire tutte le parti o
Estragga i fili della tubatura con un diametro «di 27/8" o «di 31/2".
* la trasmissione schema sequenza di funzionamento fornisce l'alta velocità in marcia alta e nell'alta coppia di torsione in marcia bassa.
* il meccanismo del freno è sulla parte superiore, facile regolare e mantenere.
* le nuove tenaglie di riserva idrauliche e le tenaglie principali formano le tenaglie combinate. Faccia funzionare la valvola di regolazione manuale delle tenaglie matrici,
Morsetto e rilascio delle pinze di combinazione simultaneamente.
* regolando la pressione di olio, la coppia di torsione sufficiente può essere ottenuta durante il caricamento e lo scarico dei tubi d'acciaio vari.
* questo prodotto ha una serie di brevetti cinesi.
| Modello |
XQ89/3YC |
XQ114/6YB |
XQ140/12Y |
XQ140/20 |
XQ140/30 |
XQ194/40 |
| |
millimetro |
60-89 |
60-114 |
73-140 |
42-140 |
42-140 |
42-194 |
| Tenaglie principali della gamma applicabile |
in |
23/8~31/2 |
23/8~41/2 |
27/8~51/2 |
1.66~51/2 |
1.66~51/2 |
23/8~75/8 |
| millimetro |
60-114 |
73-141.5 |
89-156 |
60-153.7 |
60-153.7 |
60-215.9 |
| Tenaglie di sostegno della gamma applicabile |
in |
23/8~41/2 |
27/8~51/8 |
31/2~61/8 |
23/8~6.05 |
23/8~6.05 |
23/8~81/2 |
| N.m |
3300 |
6000 |
12000 |
20000 |
30000 |
40000 |
| Coppia di torsione massima |
ft.lbf |
2213 |
4425 |
8850 |
15000 |
22500 |
30000 |
| Velocità |
RPM |
30-90 |
20-85 |
14-72 |
13.5-58 |
9-40 |
5.9-25 |
| Pressione stimata |
Mpa |
10 |
11 |
12 |
17,5 |
17,5 |
17,5 |
| PSI |
1450 |
1595 |
1740 |
2500 |
2500 |
|
| Rifornimento di Max.oil |
L/min |
80 |
100 |
120 |
140 |
140 |
140 |
| gal/mn |
21 |
26 |
32 |
38 |
38 |
38 |
| dimensione |
millimetro |
650×430×550 |
750×500×600 |
1024×582×539 |
1115×962×1665 |
1180×1000×1665 |
1400×1190×1935 |
| in |
25.6×16.9×21.7 |
29.5×19.7×23.6 |
40.3×22.9×21.2 |
44×38×65.3 |
46.5×38×65.3 |
55×47×76 |
| Peso (tenaglie di sostegno di c/w) |
chilogrammo |
158 |
220 |
480 |
840 |
860 |
1180 |
| libbra |
348 |
485 |
1060 |
1840 |
1910 |
2600 |
