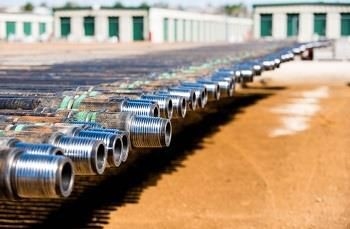

Tubo di rivestimento di perforazione OCTG E - 75 X del giacimento di petrolio di api 5DP - 95 G - 105 S - 135

Tubo di perforazione api 5DP 2 3/8" a 5 1/2» OCTG E-75 X-95 G-105 S-135

Asta di perforazione di api 5DP

L'asta di perforazione è conduttura vuota e a pareti spesse che trasmette il liquido e la coppia di torsione di perforazione attraverso il pozzo al tagliente su una piattaforma di produzione. È fabbricata per resistere ad interno severo e la pressione esterna, la distorsione, piegare e la vibrazione come sia gira che solleva l'assemblea inferiore del foro (BHA). L'asta di perforazione è infilata su ogni estremità in una sezione del tubo citata come il giunto dello strumento. È fabbricata, provata, provata ed è ispezionata conformemente alle specifiche standard quale l'istituto americano del petrolio (api).

Tipi

Le aste di perforazione standard sono lungamente sezioni tubolari del tubo che compongono la maggior parte della sonda. Sono tipicamente una sezione di lunghezza 31 piede del tubo tubolare ma possono essere dovunque 18 - 45 piedi di lunghezza.

L'asta di perforazione pesante (HWDP) è un tubo tubolare che aggiunge il peso o funge da pezzo temporaneo nella sonda. Come sezione temporanea della sonda, è disposta fra l'asta pesante e l'asta di perforazione standard per ridurre le rotture a fatica. In altre applicazioni il HWDP è usato come peso supplementare per appesantire la sonda.

Le aste pesanti sono una componente della sonda che compone la parte della BHA. Sono più a pareti spesse, più pesanti e più rigide delle aste di perforazione e soprattutto sono usate per appesantire il tagliente mentre inumidiscono le forze di impatto e di vibrazione.

Gradi dell'asta di perforazione

I gradi dell'asta di perforazione comprendono i gradi standard di api (E-75, X-95, G-105, & S-135) come pure i gradi privati.

API Grade Drill Pipe

Spec. 5DP di api specifica le condizioni tecniche di fornitura per gli assi di perforazione d'acciaio con l'estremità turbata del tubo-corpo e saldatura-sui giunti dello strumento per uso nelle operazioni di produzione e della perforazione in petrolio e nelle industrie del gas naturali per tre livelli della specificazione di prodotto (PSL-1, PSL-2 e PSL-3). PS-1 specifica lo spessore della parete, la forza d'impatto ed i requisiti di carico di snerento specifici al grado materiale. I livelli PL-2/PL-3 della specificazione hanno requisiti obbligatori supplementari.

<>

Asta di perforazione del grado E, citata come acciaio «delicato», mostre il carico di snerento più basso per unità di superficie con un carico di snerento di meno di 80.000 PSI. Può da resistere ad una maggior percentuale dell'allungamento o «dello sforzo» prima della frattura che i gradi più ad alta resistenza dell'asta di perforazione. È inoltre più resistente a corrosione ed all'incrinamento. Il grado E è utilizzato in pozzi medi di profondità da 10.000 a 15.000 piedi.

I gradi X-95, G-105 e S-135 sono considerati gradi ad alta resistenza. Esibiscono il carico di snerento aumentato che è richiesto per assistere i pozzi più profondi.

Gradi privati

I gradi privati superano spesso le specifiche espresse da spec. 5DP di api. Le loro proprietà migliorate della prestazione sono sviluppate per servizio acido, servizio critico ed altri requisiti definiti dall'utente.

I gradi acidi di servizio resistono alla corrosione di sforzo del solfuro (SSC). SSC può accadere quando il solfuro di idrogeno è presente. L'ingresso di idrogeno accoppiato con il contenuto a basso pH e ed elevato più elevato di sforzi, di basse temperature, del cloruro fa diminuire la duttilità dei gradi d'acciaio che li lasciano suscettibili di propagazione di cricca e di guasto.

Gradi critici di servizio resistere alla corrosione quando il gas o le alte concentrazioni dolce di anidride carbonica è presenti. Sono un'alternativa redditizia che è utilizzata nelle applicazioni del getto di acqua.

Incollatura

L'asta di perforazione è fabbricata secondo le specifiche standard ed è offerta nelle dimensioni nominali. Le due specifiche dimensionali più importanti sono lunghezza e diametro.

Lunghezza

La sonda si compone di parecchie sezioni dell'asta di perforazione. Il termine «supporto» si riferisce a due o tre sezioni dell'asta di perforazione che sono inserite nel foro buono per completare 60 - 90 piedi della perforazione. Ogni segmento del tubo, citato come «un singolo», è classificato per l'api in tre gamme distinte di lunghezza; R1, R2 e R3.

La gamma 1 (R1) è più breve di lunghezza, più comune per la tubatura o intelaiatura d'incollatura di produzione e gamme da 18 a 22 piedi.

La gamma 2 (R2) è considerata il di lunghezza standard per l'asta di perforazione e le gamme da 27 a 31 piede.

La gamma 3 (R3) è comune in intelaiatura ed inoltre è spiegata nelle applicazioni di perforazione dell'acqua profonda. La lunghezza aumentata fa diminuire il numero dei giunti dello strumento in ogni supporto dell'asta di perforazione. La caduta indietro che è che il carico ha esercitato su ogni giunto dello strumento è maggior usura aumentante e ridurre la durata prevista dell'asta di perforazione. Gamme R3 da 38 a 45 piedi.

Diametro

Il diametro esterno (OD) dell'asta di perforazione è offerto nelle dimensioni nominali che variano da 2 3/8" a 6 5/8". Il diametro del tubo è selezionato in base al diametro del pozzo trivellato. Per efficacemente fare circolare i fanghi di perforazione e minimizzare le perdite di pressione, il rapporto dell'asta di perforazione fuori del diametro al diametro del pozzo trivellato dovrebbe essere circa 0,6.

Giunto dello strumento

Ogni estremità del tubo incorpora un giunto dello strumento ed è differenziata tramite il collegamento infilato maschio citato come «il perno» ed il collegamento infilato femminile che si riferisce a come «la scatola». Sono prefabbricati e saldati sul tubo. I giunti dello strumento forniscono i collegamenti ad alta resistenza e infilati. Sono trattati termicamente ad un più ad alta resistenza dell'acciaio del corpo del tubo per sopravvivere ai rigori di perforazione ed ai cicli numerosi di rafforzamento e di allentamento dei fili. I giunti dello strumento sono specificati dal ribaltamento e dal tipo del filo.

Ribaltamento

Il turbato (rivestimento della filo-fine) si riferisce alla parete del giunto dello strumento al collegamento infilato. L'asta di perforazione è offerta con un ribaltamento interno (IU), un ribaltamento esterno (UE), o un ribaltamento di interno-esterno (IEU).

IU - In uno spessore aumentato turbato interno lungo le pareti interne compensare il metallo rimosso nell'infilatura con un'uniforme, parete esterna diritta.

UE - In un ribaltamento esterno lo spessore aumentato lungo il diametro esterno della tubatura compensa il metallo rimosso nell'infilatura con un foro diritto.

IEU - Nell'interno-esterno uno spessore turbato è aumentato lungo sia le pareti interne che esterne del tubo per compensare il metallo rimosso nell'infilatura.

Collegamento infilato

I giunti dello strumento comprendono i collegamenti infilati. Includono i fili standard di api come pure fili privati. Ogni tipo di collegamento infilato è specificato dai fili per pollice (TPI) ed è la conicità. I giunti comuni dello strumento di api comprendono regolare (registro), il interamente foro (FH) e la interno-pata (SE).

Caratteristiche

• L'asta di perforazione non magnetica è utilizzata per isolare la perforazione di attimo di misura (MWD) e registrare gli strumenti della perforazione di attimo (LWD) dalla sonda. Ciò minimizza il disturbo elettromagnetico collegato ed aumenta l'accuratezza delle indagini direzionali.
• Hardbanding è incorporato sui giunti dello strumento e sul cuscinetto concentrare di usura dell'asta di perforazione per aumentare la resistenza all'abrasione.
• Scanalature a spirale sulla superficie esterna dell'asta di perforazione ridurre differenziale che attacca e migliorare le caratteristiche di flusso dei fanghi di perforazione.

Norme

Api RP 5A5 - questa norma internazionale specifica i requisiti e dà le raccomandazioni per ispezione sul campo e le prove delle merci tubolari del paese dell'olio (OCTG). Questa norma internazionale riguarda le pratiche e la tecnologia comunemente usate nell'ispezione sul campo; tuttavia, determinate pratiche possono anche essere adatte ad ispezioni del mulino.

Specifiche dell'asta di perforazione:
