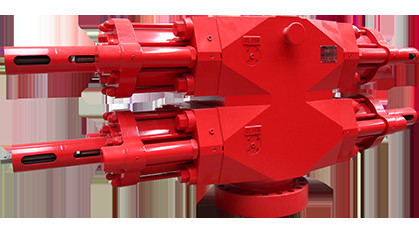

Il Ram U tipo dell'attrezzatura del preventer di eruzioni incontrollate COLPISCE alesato 18 3/4" 10000 di PSI
Caratteristica di Structual
●Le componenti pressurizzate stanno forgiando i matierals, avendo buona forza e la durezza di impatto, evita il difetto di forgia.
●La flangia media utilizza la guarnizione combinata, il suo commutatore è azionata da pressione idraulica, facile cambiare la ram.
●Fornito di cilindro ausiliario dell'olio, rispetto alla ram tradizionale del taglio COLPISCE, ha la funzione, più piccolo volume.
●La gomma del Ram è abbondante ed utilizza la guarnizione autonoma.
●Il dispositivo di bloccaggio manuale appartiene alla configurazione standard, in caso di perdita idraulica, può assicurarsi che il resti della ram si sia chiuso.
●Il manuale ed il dispositivo di bloccaggio idraulico ed il cilindro ausiliario dell'olio possono essere forniti flessibilmente secondo i requisiti del cliente e facile scambiare.
●Le coperture interne BOP resistenti alla bassa temperatura possono elaborare la conduttura, per fare il flusso del vapore dentro COLPISCONO, il calore del radiat. (per l'opzione del costume).
●La parte interna BOP resistente ad alto sulfer che contattano il liquido buono ha sorto la lega bassa dell'alto nichel, che può raggiungere i livelli elevati della resistenza a H2S ed alla CO2.
Ram Assembly
●Ram del tubo
1. Gomma anteriore di gomma della guarnizione del corpo 3. del Ram della guarnizione superiore 2.
Tipo skech di U della struttura del Ram
Ram del taglio
La ram del taglio può tagliare il tubo il pozzo, ciecamente vicino la testa di pozzo ed anche usato come ram cieca quando non c'è tubo nel pozzo. L'installazione della ram del taglio è la stessa con la ram originale.
●Nello stato normale usato come ram cieca, in caso d'emergenza, usata come ram del taglio.
●L'ammortizzatore del taglio può essere tubo ripetutamente tagliato e non danneggiare la lama, weared la lama può essere riutilizzato dopo la riparazione. Shenkai produce la ram del taglio con vita del taglio in più di cinque volte, permesse sostituire la gomma di sigillatura.
●La lama comune della ram è integrata con il corpo della ram.
●La lama della ram BOP resistente ad alto sulfer è separata con il corpo della ram, che è facile da cambiare la lama dopo la lama nociva e fa il corpo della ram potere ad uso ripetuto.
●La superficie di tenuta del contatto fra la guarnizione superiore della ram del taglio e la lama è grande, che efficacemente riducono la pressione sulla superficie di tenuta di gomma e prolunga la sua vita.
1. Giù guarnizione sinistra 4. dello srew 3. dell'insieme della ram 2. del taglio sulla lama
5. Guarnizione superiore 6. di gomma sul corpo della ram del taglio
7. guarnizione 10. della vite di fissaggio 9. della guarnizione 8. della lama giusta. Giù la lama
Tosi Ram Assembly Structure del tipo Ram di U COLPISCONO resistente ad alto sulfer
1. Giù la guarnizione sinistra del corpo 2. della ram del taglio di gomma
3. ente alto 4. della ram del taglio. Gomma della guarnizione superiore
5. una guarnizione di gomma di 6. lame della giusta guarnizione
Tosi Ram Assembly Structure del tipo Ram di U COLPISCONO
Ram variabile
La ram variabile può essere usata per sigillare il diametro differente della corda del tubo. La ram variabile è composta di ram variabile, la guarnizione superiore, guarnizione anteriore variabile. L'installazione della ram variabile BOP è negli stessi della ram comune, non deve cambiare qualsiasi parte del COLPISCE.
1. Corpo di gomma 3. del Ram 2. del Ram variabile. Gomma della guarnizione superiore
Ram Assembly Structure variabile del tipo Ram di U COLPISCE
Il Ram di U COLPISCE Specification&Model
Pressione di esercizio
(PSI) |
Foro (dentro) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
U |
|
|
|
|
|
|
| 105-15000 |
U |
U |
U |
U |
|
|
|
|
|
| 70-10000 |
U |
U |
U |
U |
|
U |
|
U |
|
| 35-5000 |
U |
U |
U |
U |
U |
U |
|
U |
|
| 21-3000 |
U |
U |
U |
U |
U |
|
U |
|
U |
| 14-2000 |
|
|
|
|
|
|
|
U |
|
Nota: Il Ram di S COLPISCE Specification&Model
U rappresenta il tipo ram di U COLPISCE
| Specification&Model |
Foro principale
millimetro (dentro) |
Pressione di esercizio
MPa (PSI) |
Quantità dell'olio per l'apertura (cilindro singolo) |
Quantità dell'olio per la chiusura (cilindro singolo) |
Ram Type |
Ram Size
(dentro) |
Dimensione millimetro |
peso chilogrammo |
Raccomandato COLPISCE il codice |
| lunghezza |
larghezza |
altezza |
singolo |
doppio |
| singolo |
doppio |
| 180 (71/16 dentro) serie |
FZ18-352FZ18-35 |
180 (71/16) |
35 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180 (71/16) |
70 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180 (71/16) |
105 |
4,6 |
4,6 |
U |
maximum5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280 serie (di 11in) |
FZ28-352FZ28-35 |
280-11 |
35 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10,6 |
10,8 |
U |
maximum8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10,9 |
11,1 |
U |
maximum7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30,1 |
26,6 |
U |
maximum6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346 (135/8 dentro) serie |
FZ35-352FZ35-35 |
346 (135/8) |
35 |
21 |
22 |
U |
maximum10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346 (135/8) |
70 |
21 |
22 |
U |
maximum10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346 (135/8) |
105 |
22,8 |
23,7 |
U |
maximum10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540 (211/4 dentro) serie |
FZ54-142FZ54-14 |
540 (211/4) |
14 |
16,3 |
17,4 |
U |
massimo 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| 540 (211/4 dentro) serie |
FZ54-352FZ54-35 |
540 (211/4) |
35 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540 (211/4) |
70 |
51 |
56 |
U |
maximum16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680 (263/4) |
FZ68-212FZ68-21 |
680 (263/4) |
21 |
36 |
37 |
U |
maximum20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| La nota 1. COLPISCE pressione di prove è 1,5 volte di pressione standard |
| 2. La pressione di esercizio proviene da 8.4Mpa a 10.5Mpa |
Tipo specificazione di U di Ram Operating del taglio
| COLPISCE il tipo |
COLPISCE il modello |
Raccomandato COLPISCE il codice |
Tipo del cilindro |
Specificazione dell'asta di perforazione |
| U |
(2) FZ28-35 |
(2) C06.00 |
Cilindro normale |
|
| (2) C06.00 |
Cilindro con il ripetitore in tandem |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ28-105 |
(2) C01.00 |
Cilindro normale |
|
| (2) C01.00 |
Cilindro con il ripetitore in tandem |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ 35-35 |
(2) C21.00 |
Cilindro normale |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C26.00 |
Cilindro con il ripetitore in tandem |
5 1/2» 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-70 |
(2) C17.00 |
Cilindro normale |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C30.00 |
Cilindro con il ripetitore in tandem |
5 1/2» 24.7lb/ft S-135 PSL-3 |
| (2) FZ 35-105 |
(2) C16.00 |
Cilindro normale |
5" 19.5lb/ft G-105 PSL-3 |
| (2) C23.00 |
Grande cilindro |
5 1/2» 24.7lb/ft G-105 PSL-3 |
| (2) FZ 54-35 |
(2) C27.00 |
Cilindro normale |
6 5/8" 27.7lb/ft S-135 PSL-3 |
Tipo Ram Range variabile di U
| COLPISCE il tipo |
COLPISCE il modello |
Gamma di Ram variabile (dentro) |
| U |
(2) FZ 28-35 |
2 7/8" - 5" |
| (2) FZ 28-70 |
2 7/8" - 5" |
| (2) FZ 35-35 |
2 3/8" - 3 1/2» |
2 7/8" - 5" |
| (2) FZ 35-70 |
2 3/8" - 3 1/2» |
2 7/8" - 5" |
| (2) FZ 35-105 |
3 1/2» - 5" |
4 1/2» - 5 1/2» |
| (2) FZ 54-35 |
2 7/8" - 5 7/8" |
| |
|
|
|
|
