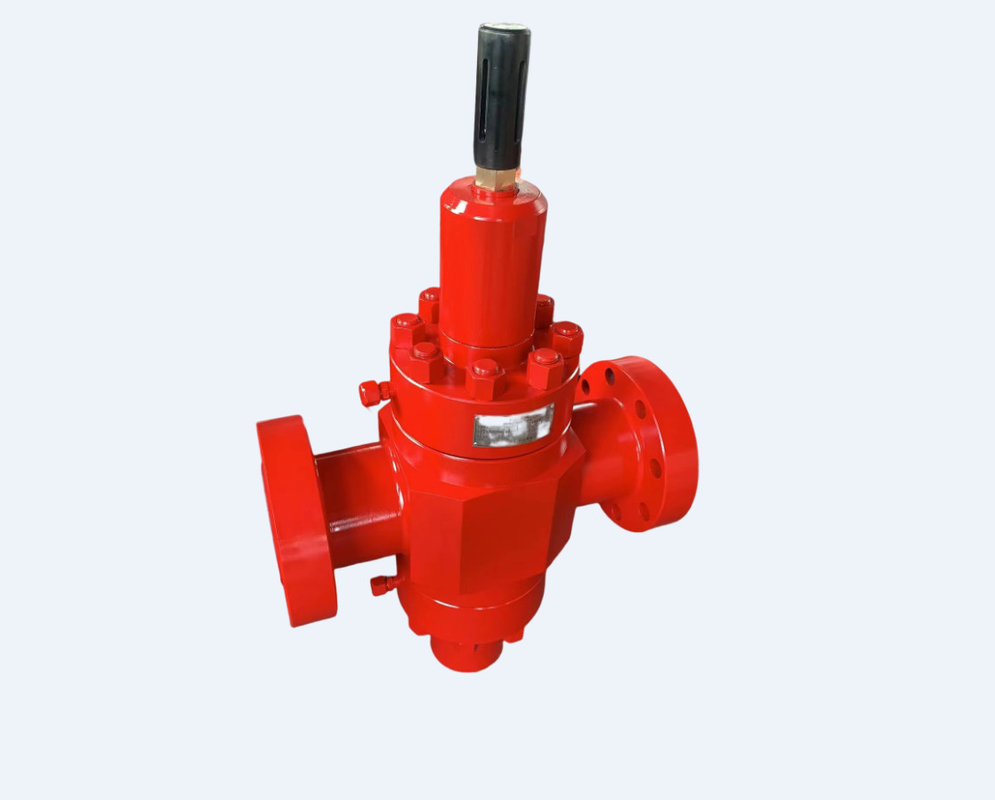

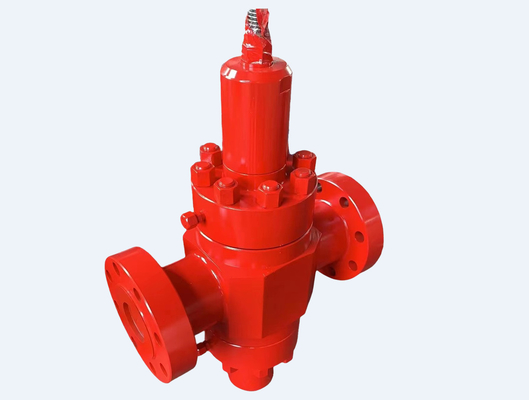

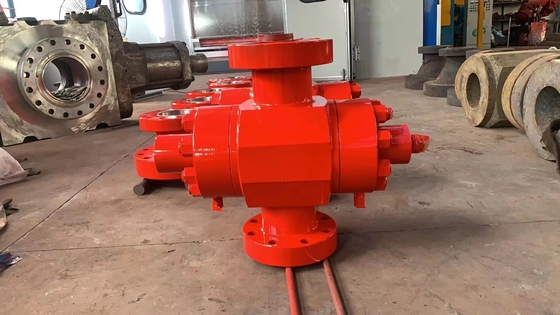

Valvola di cancello manuale Valvola piatta 4 1/16 pollici Pressione 10000PSI API PSL3 Materiale del corpo Acciaio al carbonio
1Scopo principale e applicazione
La valvola a placca viene utilizzata per il passaggio/arresto della conduttura di controllo e degli altri mezzi la cui pressione di lavoro nominale è di 70 MPa, il buco pieno richiede 103 mm, la gamma di temperatura di lavoro è di -29°C~+ 121°C,e quali mezzi comprendono il petrolio, gas naturale e altri materiali in ambiente acido e non acido
2Specifica della tecnologia
a. Standard di esecuzione del prodotto: API SPEC 6A specifica della testa di pozzo e del segnale X-mas.
b. Pressione di lavoro nominale: 70 MPa (10000 PSI)
c. Foratura nominale: 103 mm (4 1/16 pollici)
d. Pressione dell'olio di regolazione idraulica: 10,5 MPa
e. Livello di temperatura nominale: LU
f. Livello del materiale: DD
g. Livello di specifiche del prodotto: PSL 3
h. Livello dei requisiti di prestazione: PR1
3. Caratteristica strutturale
3.1 La valvola è una valvola di porta a piastra ascendente composta da corpo della valvola, sedile della valvola, molla d'onda, disco della valvola, valvola, cofano della valvola, nocciole della valvola, sigilli di imballaggio ecc. (vedi disegno allegato)
3.2Tutte le parti (superficie umida) della valvola sono realizzate in acciaio legato o in acciaio inossidabile, che possono soddisfare i requisiti di stato previsti dalle specifiche tecniche.
3.3 Il sedile della valvola è una struttura a sigillo galleggiante, che rende il sedile della valvola unito strettamente con la piastra della valvola, è pieno di grasso di sigillo nella cavità della valvola con una migliore tenuta.Le facce di tenuta della piastra della valvola e del sedile della valvola sono trattate con carburo di base di nichel saldato di durezza della pelle 45 ~ 62HRC, che hanno elevata durezza antiabrasivo e anti scura per aumentare la vita utile delle valvole.
3.4 Il riempitore di imballaggio ha una struttura di tipo "bocca", in grado di mantenere una tenuta efficace a pressione nominale e ad alta pressione.
3.5. dopo che la valvola è collegata al condotto di controllo idraulico,la posizione del cilindro d'olio è spinto a muoversi su e giù contattando la pressione del fluido in modo che il fusto della valvola ha movimento sincronizzato con la piastra della valvolaQuando la posizione si muove verso l'alto, il bastone dell'indicatore si muove con esso, la valvola corre per aprire, altrimenti la valvola corre per chiudere.
4. Stoccaggio, trasporto e manutenzione. .
4.1.La valvola deve essere conservata in una stanza asciutta e ventilata e chiudere il foro per chiudere la valvola.
4.2Come per la conservazione, l'estremità connessa deve essere dipinta con olio per l'anticorrosione e l'anticorrosione.
4.3. prima della consegna, la cavità della valvola è piena di grasso di tenuta ad alta pressione; dopo l'uso, fino a che non si apra/chiude più volte o non si ha una piccola perdita sulla superficie di tenuta,il grasso di tenuta deve essere iniettato nella cavità della valvola con la valvola di iniezione di tenuta del cofano della valvolaSe necessario, svitare i dadi della valvola di iniezione del grasso di tenuta e collegare la pistola di iniezione di grasso di tenuta ad alta pressione per iniettare il grasso di tenuta nella cavità della valvola, quindi avvitare il dado.
4.4 La valvola è utilizzata per aprire/chiudere il mezzo di flusso. Nel corso dell'uso, la valvola deve rimanere in posizione piena apertura o piena chiusura, è vietato usarla per la regolazione del flusso,in altro modo per influenzare le proprietà di tenuta delle valvole e la loro durata di funzionamento.
5. Prova di pressione e installazione
5.1. prima della consegna della valvola,103Le prove di pressione idraulica a 0,5 MPa sono state effettuate due volte.
a..Procedura della pressione di prova: le due estremità sono sottoposte a prova tre volte separatamente, il tempo di pressione in stand-up non è inferiore a 3 min la prima volta,il tempo di pressione in stand-up non è inferiore a 15 min alla seconda e terza volta"Non deve esserci alcuna perdita o abbassamento durante la pressione in stand-up.
5.3 Come valvola di collegamento con la condotta, alla fine della valvola può essere fissata una guarnizione ad anello BX155 e una coppia di flange con bulloni e dadi, che devono essere avvitati,e due pezzi di 1′′ tubo idraulico di tavolo di controllo idraulico saranno collegati in modo sicuro con il foro superiore e il foro inferiore sul lato dell'idro-cilindro, in modo che la valvola possa aprirsi/chiudersi.
6. Riparazione
6.1. c'è una piccola perdita tra un paio di sigilli del disco della valvola e il sedile della valvola, quando il grasso di tenuta sarà iniettato nella cavità della valvola mediante la tenuta del grasso di iniezione valvola, se non funziona,la superficie di tenuta può avere graffi o usuraLa ristrutturazione si svolgerà sotto finitura a terra e a faccia.
6.2Se si verifica una perdita sul bastone della valvola o sul caricatore di imballaggio del bastone di bilanciamento, il caricatore deve essere sostituito.
