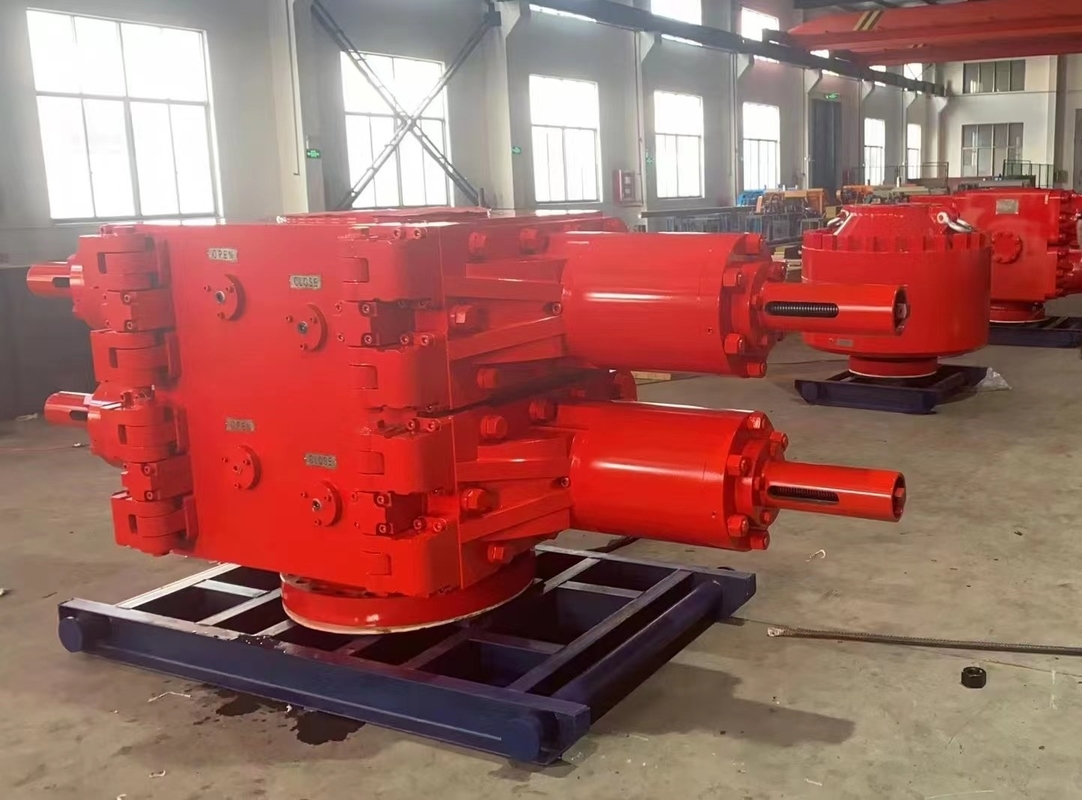

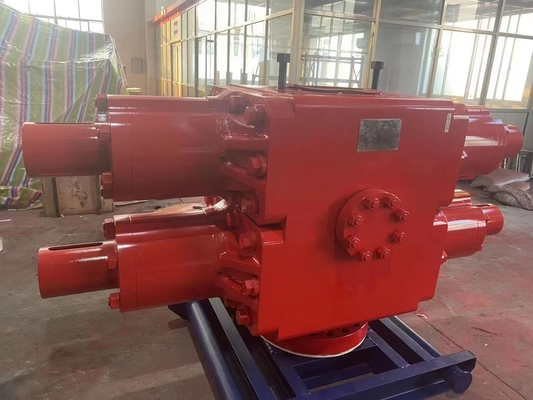

Apparecchiature per la prevenzione delle esplosioni di perforazioni di giacimenti petroliferi a doppia rampa BOP 2FZ18-35

2FZ18-35 Apparecchiature di prevenzione delle esplosioni di trivellazione di giacimenti petroliferi a doppia ramma BOP

I. Apparecchiature per la prevenzione degli scoppi Modello di prodotto: 2FZ18-35

II.Apparecchiature per la prevenzione delle esplosioni
Il blowout preventer idraulico a doppio ram è progettato per controllare efficacemente i blowout durante le prove di olio (gas).Il blowout preventer idraulico a doppio ram può essere utilizzato da solo o in combinazione con un blowout preventer a singolo ramPuò anche essere utilizzato in combinazione con un blowout annulare.
III. Principio di funzionamento dell'apparecchiatura di prevenzione degli scoppi
1. Principio di azione di commutazione
Quando l'olio ad alta pressione del sistema di controllo idraulico entra nella camera di chiusura delle bombole idrauliche sinistra e destra,il pistone viene spinto per guidare l'albero del ram e l'assemblaggio del ram per muoversi verso il centro della testa del pozzo rispettivamente lungo i binari definiti dalla camera del ram per sigillare il pozzoQuando l'olio ad alta pressione entra nella camera di apertura delle bombole idrauliche sinistra e destra,il pistone è spinto per guidare l'albero ram e ram assembly per allontanarsi dal centro della testa di pozzo per aprire la testa di pozzoL'interruttore del cancello controlla le azioni di apertura e chiusura del blowout preventer mediante la valvola di inversione del sistema di controllo idraulico.
2Principio di tenuta:
Il dispositivo di prevenzione del gonfiore deve avere quattro sigilli per sigillare efficacemente la testa del pozzo, vale a dire: il sigillo superiore del gonfiore e il sigillo della conchiglia; il sigillo anteriore del cancello; il sigillo tra il tubo e il sigillo anteriore.Sigillatura tra alloggiamento e porta laterale- Il sigillo tra il portello e la porta laterale.
Il processo di tenuta del cancello è diviso in due fasi: in primo luogo, sotto l'azione dell'olio idraulico,l'albero del cancello spinge il nucleo di gomma di sigillamento anteriore del cancello a spremere e deformare la parte anteriore di sigillamentoInfine, la parte di tenuta di compressione da interferenze tra il nucleo di gomma di tenuta e la conchiglia crea una tenuta iniziale.la pressione del pozzo spinge il sigillo anteriore del montone dalla parte posteriore del montone per spremere ulteriormente e deformareAllo stesso tempo, la pressione del pozzo spinge il montone dal fondo a galleggiare vicino alla superficie superiore di sigillamento del guscio, formando così un sigillo affidabile, che viene chiamato pozzo.La pressione favorisce l'effetto di sigillamento.
I compiti specifici sono:
1. Quando c'è un tubo nel pozzo, può chiudere lo spazio anulare tra l'involucro e il tubo. Può essere dotato di 2 3/8?, 2 7/8?, 3 1/2?che può chiudere lo spazio anulareLe tubature con le specifiche di cui sopra sono disponibili anche con cancelli a cavo. (Le specifiche specifiche sono configurate in base alle esigenze del cliente)
2Quando non vi è strumento di perforazione nel pozzo, il pozzo può essere sigillato con un cancello di sigillamento completo.
3Per controllare efficacemente la pressione di formazione, può essere utilizzato in combinazione con il collettore di prova dell'olio (gas) per ottenere operazioni di bilanciamento della pressione.
4Le operazioni speciali come l'abbattimento del pozzo e la pulizia del pozzo possono essere effettuate mentre la testa del pozzo è chiusa.
IV. Principali parametri tecnici della BOP
Nome: Preventore di esplosione idraulico a doppia rampa
Modello: 2FZ18-35
Pressione di lavoro nominale: 35Mpa
Diametro nominale: 180 mm (7 1/16)
Pressione di prova di resistenza: 52,5 MPa
Specificità del ram: la cavità superiore è dotata di 2 7/8?, la cavità inferiore è dotata di cancello completamente chiuso
**Connessione inferiore: 350 flange
Connessione inferiore: 350 flange
