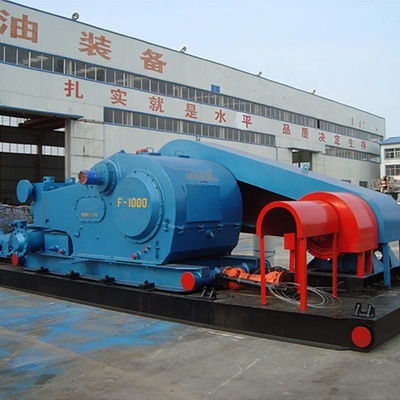

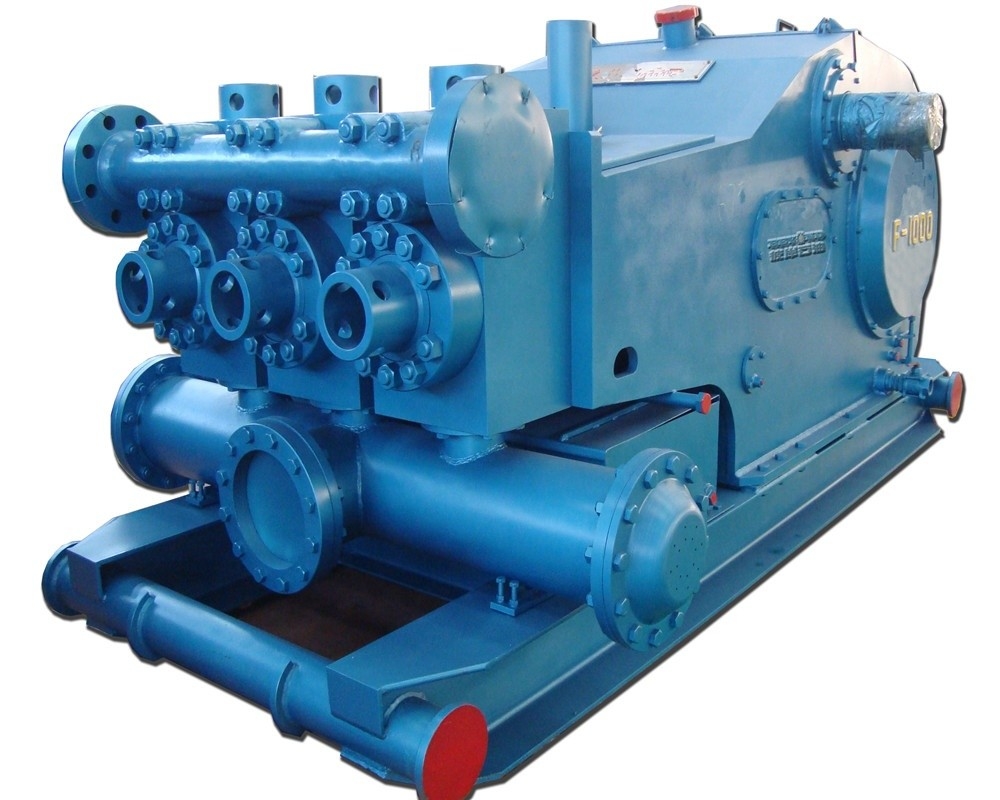

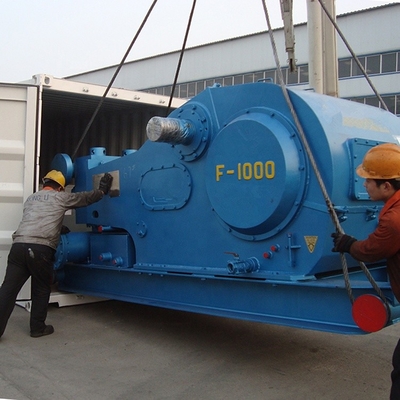

La pompa di fanghi di perforazione F-1000 pompa la norma di cavalli vapore 800 l'api 7K
La funzione della pompa di fango
In pozzi del gas naturale e dell'olio di perforazione, è usato per pompare il fango del liquido di perforazione per farlo circolare e scorrere per impatto. Secondo l'importanza del suo
lavoro, è confrontato al cuore della piattaforma di produzione.
La circolazione del fango è un'operazione chiave nel processo della perforazione a rotazione e le sue funzioni principali sono come segue:
1. Rimuova i tagli dal fondo del pozzo e portili alla superficie attraverso lo spazio anulare.
2. Faccia il pannello sulla parete buona per impedire la parete buona sprofondare.
3. Compensi o controlli la pressione degli strati del petrolio, del gas e dell'acqua nella sezione buona perforata impedire lo scoppio.
4. Martello complesso di situazioni della maniglia. Se il fondo della crepa è incontrato, il materiale di tappo è pompato e quando il trapano è attaccato,
il petrolio greggio ed il gasolio sono pompati per liberare attaccati.
5. Raffreddi il tagliente e lubrifichi la corda del trapano.
Parametro tecnico della pompa di fango F800
| Tipo |
Pompa a pistone a semplice effetto Triplex orizzontale |
Ad ingranaggi |
Spina di pesce |
| Potere stimato, HP (chilowatt) |
1000(746) |
Rapporto di marce |
4.207:1 |
| Velocità stimata della pompa, SPM |
140 |
Dimensione massima della fodera dalla lunghezza di colpo, pollici (millimetri) |
6-3/4 " ×10» (170×254) |
| Collegamento di aspirazione, pollici |
12 |
Vaso della valvola |
API#6 |
| Scarichi la flangia, pollici |
5 |
Diametro dell'asse del pignone. In (millimetri) |
7-3/4» (196.9mm) |
| Peso approssimativo, Ibs (chilogrammi) |
41420(18790) |
| Digiti (millimetri) |
2×2 (50.8×50.8) |
| Potere del motore |
55Kw |
Prestazione
| Colpo S/Minute |
Potenza nominale |
Dimensione della fodera. Valutazione di pressione di millimetro. Mpa (PSI) |
| 170 |
160 |
150 |
140 |
130 |
120 |
110 |
| 16,6 |
2410 |
19 |
2725 |
21,4 |
3100 |
24,5 |
3555 |
28,4 |
4125 |
33,4 |
4840 |
34,5 |
5000 |
| Chilowatt |
HP |
Spostamento L/S (gal/mn) |
| 140 |
746 |
1000 |
39,22 |
34,74 |
30,54 |
26,6 |
22,94 |
19,54 |
16,42 |
| 130 |
559 |
929 |
36,77 |
32,57 |
28,63 |
24,94 |
21,5 |
18,32 |
15,4 |
| 120 |
522 |
857 |
34,32 |
30,4 |
26,72 |
23,28 |
20,07 |
17,1 |
14,37 |
| 110 |
485 |
786 |
31,87 |
28,23 |
24,81 |
21,61 |
18,64 |
15,88 |
13,34 |
| 100 |
447 |
714 |
29,42 |
26,06 |
22,9 |
19,95 |
17,2 |
14,66 |
12,32 |
| 1 |
|
|
0,2451 |
0,2171 |
0,1909 |
0,1663 |
0,1434 |
0,1221 |
0,1026 |
Marca del rifornimento
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZZO DI PETROLIO: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
CITTADINO: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
