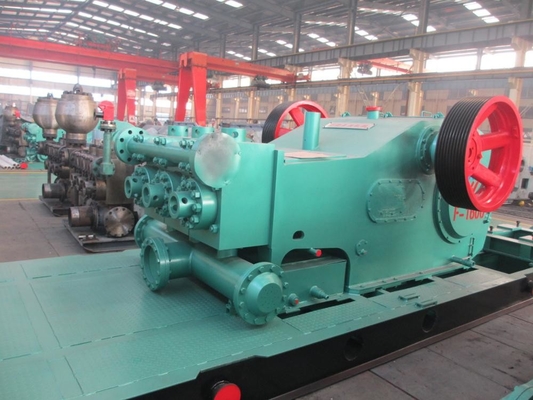

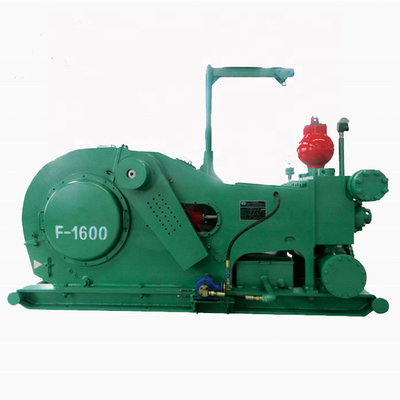

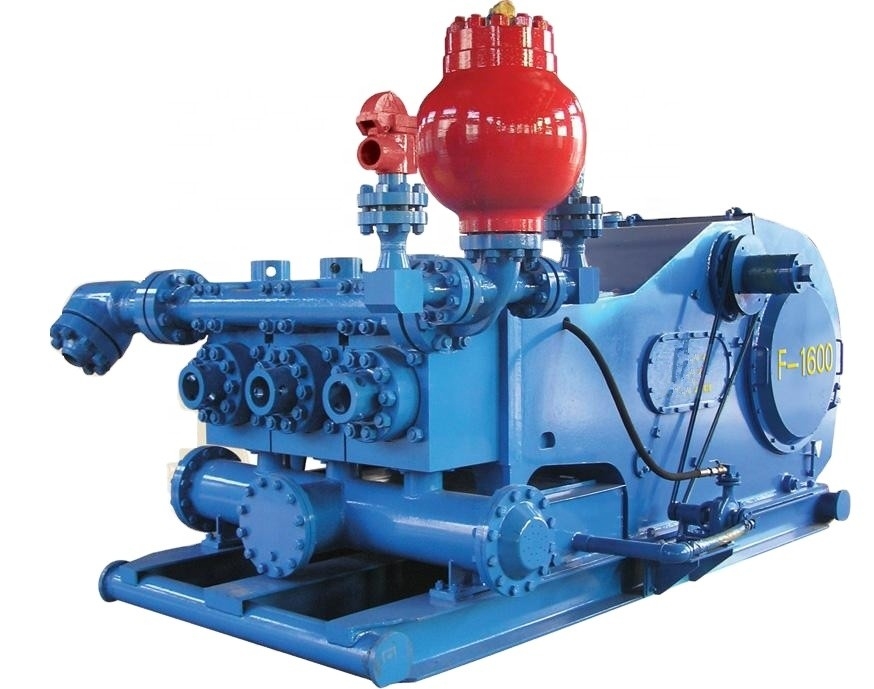

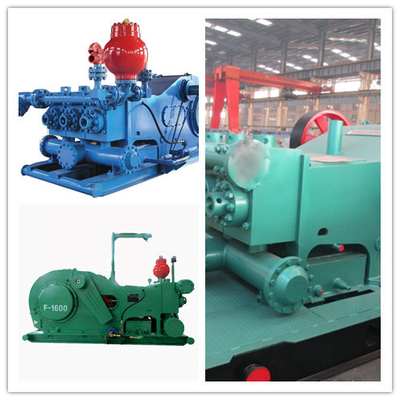

Norma della pompa di fango della pompa di fanghi di perforazione F-1600 api 7K
La funzione della pompa di fango
In pozzi del gas naturale e dell'olio di perforazione, è usato per pompare il fango del liquido di perforazione per farlo circolare e scorrere per impatto. Secondo l'importanza del suo
lavoro, è confrontato al cuore della piattaforma di produzione.
La circolazione del fango è un'operazione chiave nel processo della perforazione a rotazione e le sue funzioni principali sono come segue:
1. Rimuova i tagli dal fondo del pozzo e portili alla superficie attraverso lo spazio anulare.
2. Faccia il pannello sulla parete buona per impedire la parete buona sprofondare.
3. Compensi o controlli la pressione degli strati del petrolio, del gas e dell'acqua nella sezione buona perforata impedire lo scoppio.
4. Martello complesso di situazioni della maniglia. Se il fondo della crepa è incontrato, il materiale di tappo è pompato e quando il trapano è attaccato,
il petrolio greggio ed il gasolio sono pompati per liberare attaccati.
5. Raffreddi il tagliente e lubrifichi la corda del trapano.
Parametro tecnico della pompa di fango F1600
| Tipo |
Pompa a pistone a semplice effetto Triplex orizzontale |
Ad ingranaggi |
Spina di pesce |
| Potere stimato, HP (chilowatt) |
1600(1193) |
Rapporto di marce |
4.206:1 |
| Velocità stimata della pompa, SPM |
120 |
Dimensione massima della fodera dalla lunghezza di colpo, pollici (millimetri) |
7" ×12» (180×305) |
| Collegamento di aspirazione, pollici |
12 |
Vaso della valvola |
API#7 |
| Scarichi la flangia, pollici |
5 |
Diametro dell'asse del pignone. In (millimetri) |
8-1/2» (215.9mm) |
| Peso approssimativo, Ibs (chilogrammi) |
54660(24791) |
| Digiti (millimetri) |
2×2 (50.8×50.8) |
| Potere del motore |
55Kw |
Prestazione
| Colpo S/Minute |
Potenza nominale |
Dimensione della fodera. Valutazione di pressione di millimetro. Mpa (PSI) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23,19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| Chilowatt |
HP |
Spostamento L/S (gal/mn) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28,02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24,27 |
| 110 |
1010 |
1354 |
39,19 |
34,95 |
30,96 |
27,21 |
23,71 |
22,25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28,15 |
24,74 |
21,55 |
20,23 |
| 90 |
826 |
1108 |
32,06 |
28,6 |
25,33 |
22,27 |
19,4 |
18,21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Marca del rifornimento
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZZO DI PETROLIO: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
CITTADINO: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
