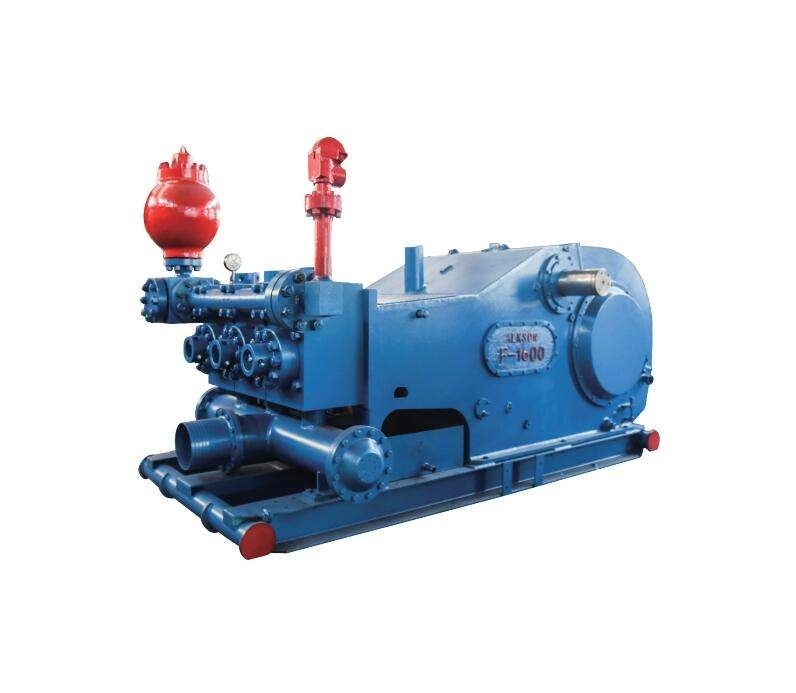

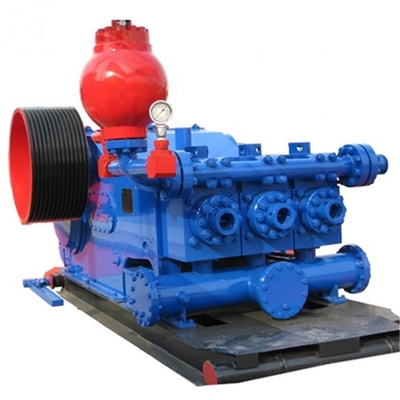

Pompa di fanghi di perforazione per i cavalli vapore 1600 della pompa di fango di RS F-1600
Parametro specifico
| Modello della pompa | RS-F1600 |
| Alimentazione in ingresso di entrata stimata | 1180kw (1600HP) |
| Colpo | 120 min-1 (120SPM) |
| Lunghezza di colpo | 304.8mm (12") |
| Rapporto di marce | 4.206:1 |
| Pressione di Max.working | 34.5MPa |
| Valvola | API#7 |
| Diametro di Max.cylinder | 7 1/4" |
| Pressione di Max.cylinder | 23.3MPa |
| Diametro del tubo d'aspirazione | 305mm (12") |
| Diametro del tubo di scarico | 5 1/8" flangia (5000psi) |
| Diametro del pignone | 215.9mm (8,5") |
| Chiave | 50.8×50.8mm (2" ×2») |
| Dimensioni (millimetri) | 4684×2413×2063 |
| Peso della macchina principale | 24751kg |
| Tabella di relazione fra scarico e pressione della pompa di fango RS-F1600 |
| | | | | | | | | | | |
| Diametro del cilindro | | in | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Pressione di scarico | Mpa | 21,7 | 23,3 | 25,1 | 27,1 | 29,2 | 31,7 | 34,5 | 34,5 |
| PSI | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Colpo | Alimentazione in ingresso entrata | | Capacità di scarico (L/s) |
| min-1 | Chilowatt | Cavalli vapore |
| 120 | 1180 | 1600 | 48,71 | 45,41 | 42,22 | 39,15 | 36,2 | 33,36 | 28,03 | 23,17 |
| 110 | 1078 | 1462 | 44,65 | 41,63 | 38,7 | 35,89 | 33,18 | 30,58 | 25,69 | 21,24 |
| 100 | 980 | 1329 | 40,59 | 37,84 | 35,18 | 32,63 | 30,17 | 27,8 | 23,36 | 19,31 |
| 90 | 882 | 1196 | 36,53 | 34,06 | 31,67 | 29,36 | 27,15 | 25,02 | 21,02 | 13,38 |
| 50 | 490 | 664 | 20,29 | 18,92 | 17,59 | 16,31 | 15,08 | 13,9 | 11,68 | 9,65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Efficienza meccanica 90%, coefficiet di pienezza α=100% ed efficienza volumetrica 100%) | |

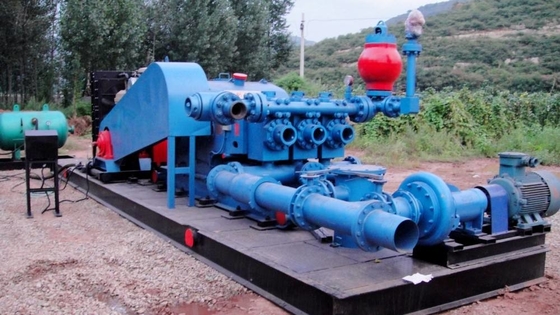

Soluzione dell'insieme della pompa di fango
| No. | Contenuto | Unità | Qty |
| 1 | Pompa di fanghi di perforazione RS-F800, pompa elettrica dello spruzzo 2.2Kw; dispositivo, umidificatore di pulsazione di scarico KB-45; assemblea (12gal, 5000psi), 15" modo di scarico 5 (filtro; interno), valvola di sicurezza della spina di sicurezza JA-3 (35MPa), manometro antivibrazione (0-6000psi), 5" fodera del cilindro, pistone. | METTA | 2 |
| 2 | Motore diesel 875HP@1800-210RPM del CAT C27 (serbatoio di acqua compreso, fan, silenziatore, radiatore dell'olio) | METTA | 2 |
| 3 | ALLISON Hydraulic Transmission S6620 | METTA | 2 |
| 4 | Base pubblica del motore diesel e della trasmissione | METTA | 2 |
| 5 | Accoppiatore DOX300F-400 e schermo dell'accoppiatore | METTA | 2 |
| 6 | Pompa che appende la scatola a catena della trasmissione | METTA | 2 |
| 7 | Sistema di lubrificazione elettrico della scatola della catena | METTA | 2 |
| 8 | Pompa per infusione di potere (45KW, 380V, 50HZ) e collettore | METTA | 2 |
| 9 | Grande base | METTA | 2 |
| 10 | Sistema di controllo | METTA | 2 |
| 11 | Strumenti del collegamento | METTA | 2 |
| 12 | Pezzi di ricambio del collegamento | METTA | 2 |
| 13 | Costo di eliminazione degli errori e dell'Assemblea | METTA | 2 |
| 14 | Costo di imballaggio (imballaggio nudo) e trasporto (porto di Shanghai) | METTA | 2 |
Marca del rifornimento
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: T-500, T-800, T-1000, T-1600
POZZO DI PETROLIO: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD: MP-5, MP-8, MP-10, MP-13, MP-16
CITTADINO: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
